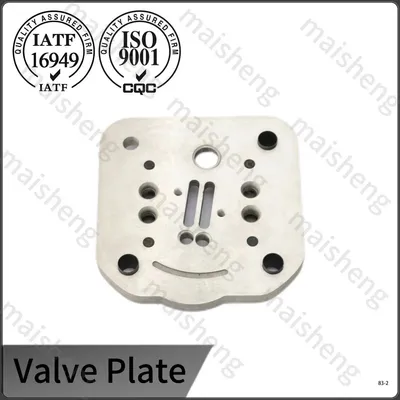

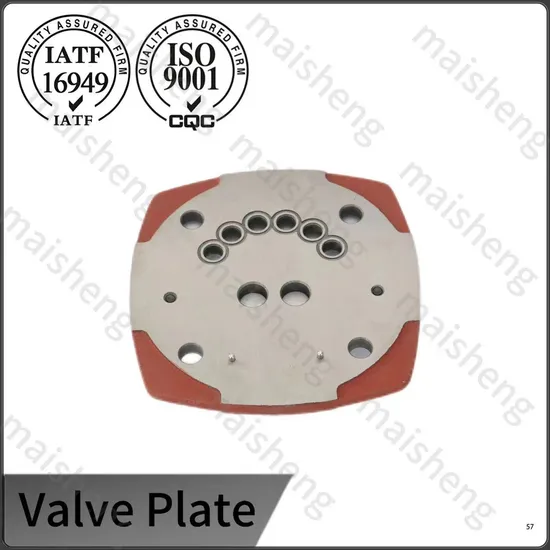

Placa de válvula de liga de alumínio

Criada para atender às diversas demandas de montagem do motor, nossa placa de válvula em liga de alumínio passa por tratamento de têmpera padronizado para melhorar a rigidez estrutural contra flutuações de pressão frequentes. O acabamento superficial liso elimina rebarbas que podem danificar os componentes internos durante o movimento alternativo. Nossa fábrica realiza a verificação da amostra antes da produção em massa e verifica a planicidade uma por uma após o processamento, mantendo a precisão da correspondência estável para substituição pós-venda e montagem do equipamento original.

Composição da liga e processo de têmpera

A placa começa como uma folha de liga de alumínio 6061, selecionada por seu conteúdo balanceado de silício e magnésio que permite uma resposta confiável ao endurecimento por precipitação. Os brancos são tratados com solução a 530 graus Celsius num forno de ar controlado, mantidos durante 45 minutos e depois temperados em água à temperatura ambiente. O envelhecimento artificial segue a 175 graus Celsius durante oito horas, conduzindo à formação de finos precipitados de Mg2Si em toda a estrutura do grão. Este revenido T6 produz uma resistência à tração próxima de 310 MPa e uma dureza Brinell acima de 95 HBW, conferindo à placa a rigidez mecânica para suportar impactos repetidos de abertura de válvula sem deformação plástica. Amostras aleatórias de cada lote envelhecido são submetidas à medição de condutividade usando equipamento de correntes parasitas, garantindo que o ciclo de precipitação esteja totalmente saturado antes que as peças passem para a usinagem.

Preparação de Superfície e Controle de Rebarbas

Após o tratamento térmico, as superfícies da peça bruta são cortadas em ambas as faces para remover a camada descarbonetada e atingir uma espessura inicial consistente. A rebarbação é realizada com uma combinação de rotação vibratória e escovação manual sob ampliação, visando as bordas das portas e bordas dos furos dos parafusos, onde rebarbas residuais podem se soltar e contaminar o circuito de óleo do compressor. Uma inspeção do projetor de perfil em uma escala de ampliação de 20x verifica se todos os raios das bordas estão dentro de um chanfro de 0,1 a 0,2 milímetros, eliminando os geradores de tensão. A rugosidade final da superfície, medida com um perfilômetro de ponta de contato ao longo das faixas de vedação, permanece abaixo de Ra 0,8 mícron. Este acabamento platô permite que a palheta da válvula assente uniformemente e reduz os caminhos de vazamento durante o curso de compressão.

Especificações do produto

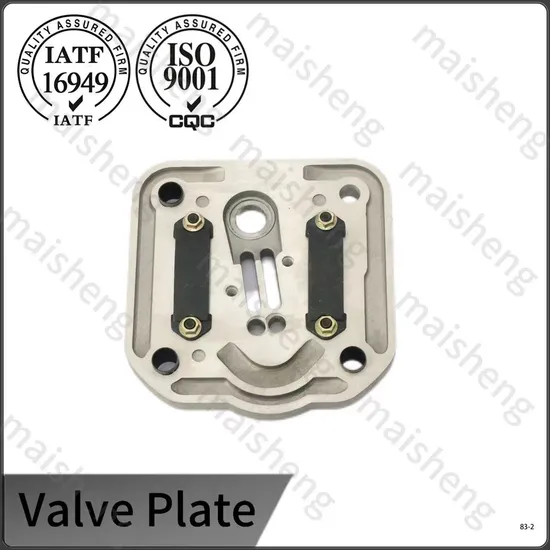

Esta placa de válvula de liga de alumínio da série VP057, combinada com componentes de vedação de borracha de alta qualidade, é um componente central de engenharia de precisão especialmente desenvolvido para sistemas de refrigeração automotiva, garantindo uma operação estável e eficiente de todo o conjunto de refrigeração.

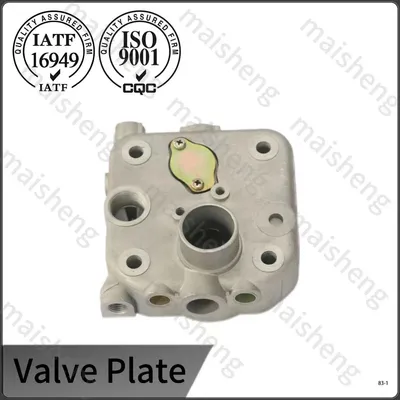

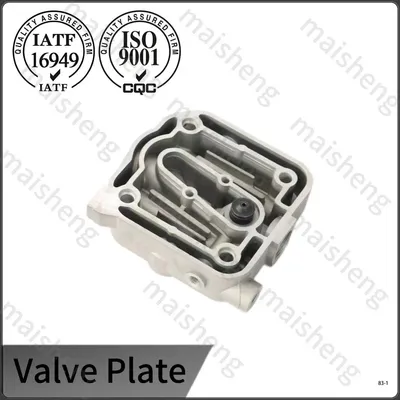

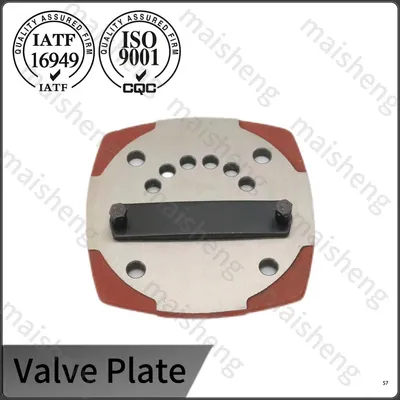

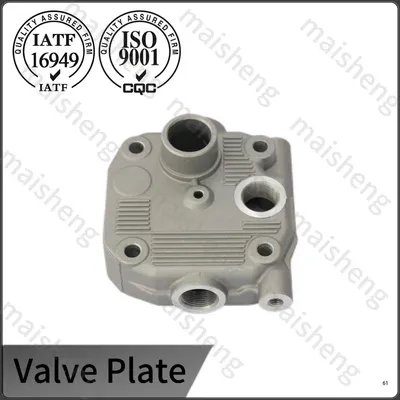

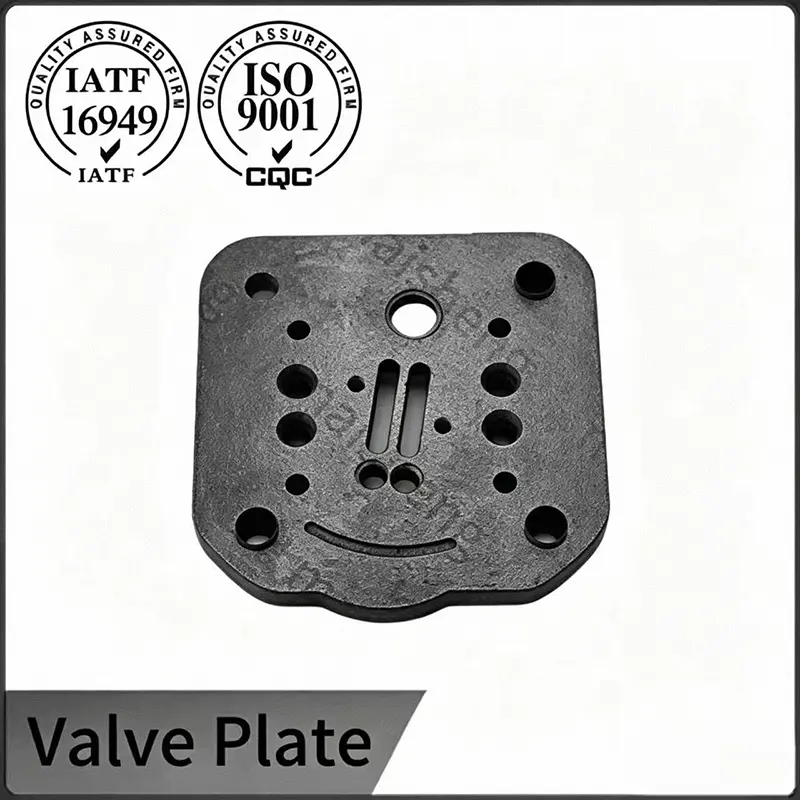

Mais placa de válvula de liga de alumínio

A placa da válvula em liga de alumínio usinada fina apresenta superfície lisa e tolerância dimensional precisa após processamento rigoroso.

Metrologia Dimensional e Rastreabilidade de Lotes

A planicidade é inspecionada em cada peça usando uma fonte de luz monocromática de sódio e uma superfície óptica de precisão conhecida. O padrão de franja de interferência resultante deve mostrar bandas retas e paralelas sem circuitos fechados, indicando um desvio total inferior a 5 mícrons. As distâncias dos centros dos furos são verificadas em uma máquina de medição por coordenadas em uma sala com temperatura controlada, referenciando o perfil externo como o dado primário. As dimensões críticas são registradas em um banco de dados estatístico de controle de processo, onde os limites de controle são definidos em mais ou menos três desvios padrão. Cada placa recebe um identificador de lote gravado a laser que vincula ao certificado de matéria-prima, ao registro de tratamento térmico, à versão do programa de usinagem e à imagem óptica de planicidade. Essa trilha histórica, gerenciada sob nosso sistema certificado IATF 16949, permanece acessível durante toda a vida útil do produto e oferece suporte a solicitações de documentação OEM PPAP.

Experiência da empresa e conhecimento em sistemas de refrigeração

Com mais de 25 anos na produção de componentes automotivos de precisão, a instalação acumulou amplo conhecimento de aplicações específicas para dinâmica de válvulas de compressores. Nossos engenheiros mantêm uma biblioteca de referência de frequências naturais de válvulas de palheta e requisitos de pressão de sede para modelos de compressores comuns, permitindo o dimensionamento rápido de uma placa que evita vibrações ressonantes dentro da faixa de velocidade de operação do motor. A mesma célula de fabricação que produz cárteres de óleo e tampas de distribuição de alumínio sob a certificação IATF 16949 lida com a usinagem de placas de válvulas, garantindo que controles de processo, como monitoramento de concentração de refrigerante, rastreamento de vida útil da ferramenta e estudos de repetibilidade de medidores em processo, sejam aplicados de forma consistente. Quando um novo projeto de placa é enviado para produção, um relatório de inspeção do primeiro artigo e um estudo de capacidade com uma amostra mínima de 100 peças são compilados e revisados ​​antes do lançamento em série.

Perguntas frequentes

1. Quais etapas operacionais padronizadas são necessárias para instalar uma placa de válvula de liga de alumínio?

A: Limpe completamente as superfícies de montagem do cilindro e do cabeçote para remover depósitos de carbono, detritos de metal e sujeira residual; instale palhetas de admissão e exaustão de acordo com a direção do fluxo de ar e, em seguida, coloque a placa da válvula na orientação correta frente-trás; apertar os parafusos de fixação transversalmente em múltiplos estágios seguindo o torque especificado no manual do equipamento; conclua o conjunto do cabeçote da bomba e realize o teste de estanqueidade ao ar em marcha lenta antes da operação formal.

2. Que sinais operacionais anormais indicam que a placa da válvula de liga de alumínio está danificada?

R: O compressor de ar não consegue atingir a pressão nominal de trabalho e funciona sem parar por um longo tempo; som sibilante contínuo e óbvio de vazamento de ar na junta da cabeça da bomba; ruído anormal de impacto de metal afiado durante a compressão; a temperatura da cabeça da bomba aumenta rapidamente após a inicialização com odor de queimado; o volume de ar na saída de ar cai drasticamente e as ferramentas pneumáticas ficam sem potência.

3. Qual é o intervalo recomendado para substituir a placa da válvula em um compressor com manutenção regular?

R: Para compressores de ar condicionado de automóveis de passageiros, a placa da válvula normalmente é inspecionada aos 60.000 quilômetros ou 36 meses, o que ocorrer primeiro. Os veículos da frota que operam em ambientes costeiros com muita poeira ou sal podem exigir inspeção a 40.000 quilômetros. A medição do nivelamento da placa e da folga de levantamento da palheta durante o serviço determina se a substituição é necessária; uma placa com mais de 0,01 milímetro de prato ou com marcas de impacto visíveis na faixa de vedação deve ser substituída para restaurar o desempenho total do bombeamento.

4. Como a fábrica lida com projetos de placas personalizadas para modelos de compressores obsoletos?

R: Os clientes podem fornecer uma amostra original ou um desenho dimensional detalhado. Nosso processo de engenharia reversa inclui digitalização 3D da placa de amostra, criação de um modelo CAD e verificação de dimensões funcionais críticas em relação ao layout do cilindro do compressor. Um lote de protótipo de cinco a dez placas é então usinado, testado quanto ao encaixe e planicidade e enviado ao cliente para montagem experimental. Depois que o protótipo é aprovado, as dimensões finais e as especificações de acabamento superficial são fixadas em um plano de controle de produção, e o acessório e o conjunto de ferramentas dedicados são arquivados para pedidos repetidos.
