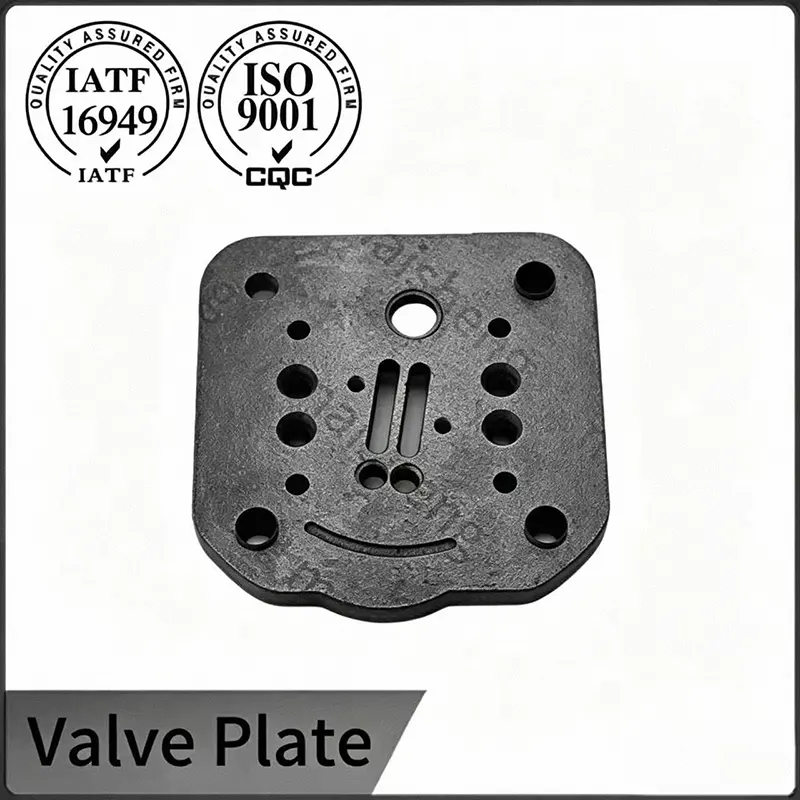

Nossa placa de válvula em ferro fundido possui layouts estruturais diversificados, adaptados para diversos conjuntos de compressores de ar automotivos, abrangendo modelos de veículos comerciais e de passageiros. Cada peça passa por usinagem de furo refinada e acabamento de contorno preciso para aumentar a tolerância de montagem, permitindo uma vedação hermética sustentada contra flutuações frequentes de pressão e cargas de compressão cíclicas durante a operação prolongada do veículo. Uma gama completa de especificações padrão é mantida em estoque para remessa rápida a granel, enquanto o redesenho dimensional personalizado é suportado para satisfazer demandas de ajuste exclusivas de várias configurações de compressores OEM e de reposição em mercados globais.
As placas são fundidas em ferro cinzento em conformidade com o grau HT250, com uma resistência à tração mínima de 250 MPa medida em barras de teste vazadas separadamente. Um processo de moldagem em areia com resina é empregado para obter um acabamento superficial liso e espessura de seção consistente nas saliências dos parafusos e nas aberturas das portas. O tratamento de inoculação aplicado durante a fase de vazamento refina a distribuição dos flocos de grafite para o Tipo A em uma matriz totalmente perlítica, o que confere ao material sua rigidez e capacidade natural de amortecimento de vibrações. Após a agitação, as peças fundidas brutas passam por um forno de alívio de tensões a 550 graus Celsius para uma impregnação controlada, removendo tensões residuais do processo de resfriamento e estabilizando a geometria da peça antes da usinagem.
A placa da válvula em ferro fundido é estruturalmente otimizada para compensar a vibração mecânica contínua transmitida do motor do veículo e da ligação do compressor durante a condução. A distribuição bem proporcionada dos furos internos ajuda a dispersar uniformemente a tensão de vibração recorrente em todo o componente, evitando o deslocamento da junta e o vazamento de ar provocado por viagens prolongadas em estradas acidentadas. Esses recursos resistentes à vibração mantêm os compressores de ar compatíveis e mantêm um desempenho de compressão estável sob diversas condições de pavimento, desde estradas urbanas até rotas montanhosas acidentadas.
O acabamento do furo e o nivelamento da superfície influenciam diretamente a capacidade de vedação da placa da válvula. Após o ciclo de alívio de tensões, as placas são localizadas em um centro de usinagem CNC onde todos os furos dos parafusos são perfurados e roscados em uma única fixação, mantendo uma tolerância de posição do furo ao ponto de referência de 0,05 milímetros. A face de vedação é então lapidada até uma planicidade de 0,01 milímetro por 100 milímetros de comprimento, verificada sob uma fonte de luz monocromática e plana óptica. Uma verificação do perfilômetro confirma que a rugosidade da superfície permanece abaixo de Ra 0,6 mícron, reduzindo caminhos de vazamento microscópicos que poderiam degradar a eficiência volumétrica do compressor. As amostras finais da auditoria são montadas com uma junta de teste e pressurizadas a 1,2 vezes a pressão nominal de trabalho debaixo d'água, com zero emissão de bolhas necessária para aceitação.
A placa da válvula de ferro fundido possui propriedade física estável para evitar empenamento ou distorção dimensional durante o armazenamento de longo prazo em depósitos e remessas internacionais de longa distância. O processo de formação consistente mantém os produtos acabados em contornos fixos sob temperatura e umidade ambiente normais, reduzindo a perda anormal de rejeitos causada pela deformação de peças em embalagens a granel e transporte internacional para revendedores globais de peças automotivas.
Toda a linha de produção opera dentro de um sistema de gestão certificado pela IATF 16949, respaldado por mais de 25 anos de experiência na fabricação de componentes automotivos de precisão. Cada lote de ferro bruto recebido é verificado usando espectrometria de emissão óptica em relação ao certificado do material, e a composição química é arquivada juntamente com o número de fusão. Os parâmetros do processo de usinagem são monitorados com cartas de controle estatístico e os índices de capacidade para dimensões críticas são mantidos acima de 1,33. Cada placa acabada carrega um código de lote permanente que remete ao número do calor de fundição, ao gráfico do ciclo de alívio de tensão, à revisão do programa CNC e ao relatório final de inspeção. Essa estrutura de rastreabilidade suporta envios completos de PPAP nível 3 para programas OEM de compressores, incluindo diagramas de fluxo de processo, documentos PFMEA e certificações de materiais.
1. Para quais tipos de equipamentos as placas de válvula de ferro fundido são adequadas?
R: Eles são usados principalmente para compressores de ar de pistão industriais para serviços pesados, bombas de ar de freio de veículos de engenharia, grandes compressores estacionários de fornecimento de ar e equipamentos com operação contínua de longa carga em plena carga. Ele tem como alvo cenários de trabalho de alta vibração e alta pressão, onde as placas de liga de alumínio não conseguem manter a estabilidade dimensional a longo prazo.
2. O compressor ainda vaza ar após a substituição de uma nova placa de válvula de ferro fundido, qual o motivo?
R: Raramente é um defeito de qualidade da nova placa da válvula. Os principais motivos incluem ferrugem não polida e resíduos de carbono na superfície de montagem do cilindro, plano de vedação do cabeçote deformado, falha na substituição sincronizada das palhetas de admissão e escape e torque de aperto inconsistente dos parafusos durante a montagem. Limpe as superfícies de contato, substitua as palhetas da válvula e calibre o torque para eliminar vazamentos.
3.Qual é o torque de parafuso recomendado e a sequência de aperto para uma placa de válvula de ferro fundido?
R: Consulte o manual de serviço do compressor para obter o valor exato, normalmente 10 a 15 Nm para fixadores M6 em ferro fundido. Aperte os parafusos em um padrão diagonal em dois estágios, primeiro até metade do torque alvo e depois até o valor final. Após as primeiras 10 horas de operação, verifique novamente o torque com uma chave calibrada enquanto o cabeçote está em temperatura ambiente. A carga uniforme dos parafusos evita o empenamento da placa e garante um contato uniforme da palheta em todo o perímetro de vedação.
4.Como uma oficina pode inspecionar visualmente uma placa de válvula de ferro fundido antes da instalação?
R: Coloque a placa sobre uma superfície plana conhecida, como um bloco de granito, e tente balançá-la com a mão; qualquer oscilação perceptível indica distorção residual. Examine a condição da rosca com um medidor e passe um dedo limpo pela face de vedação para detectar arranhões ou corrosão. Verifique se há rebarbas nas bordas dos orifícios dos parafusos e remova-as com uma lixa fina, se houver. Uma placa que passe por essas verificações simples e não apresente rachaduras visíveis quando iluminada em ângulo está pronta para instalação.
