Coletor de escape em ferro fundido

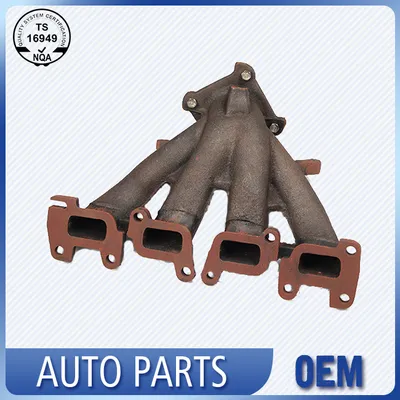

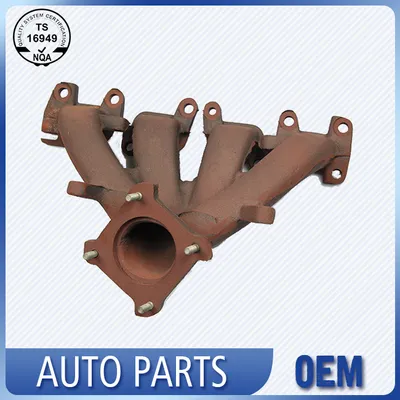

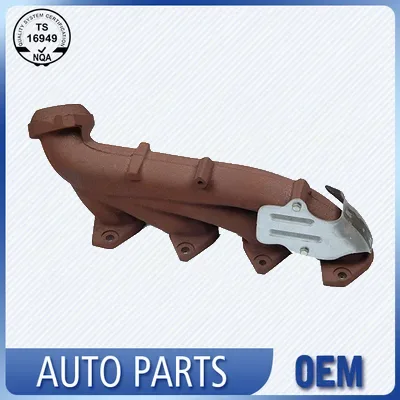

Nossa série de coletores de escape em ferro fundido cobre uma ampla gama de configurações, incluindo designs de 3 cilindros, 4 cilindros e tipo V, para atender à maioria dos veículos de passageiros, caminhões leves e motores comerciais. Cada manifold oferece excelente condutividade térmica e resistência a trincas sob temperaturas operacionais extremas.

Projetados com corredores internos otimizados, esses coletores garantem um fluxo equilibrado dos gases de escape, reduzindo a contrapressão e melhorando a eficiência do motor. Flanges reforçados e construção de paredes espessas evitam empenamentos e vazamentos durante o uso prolongado. Todas as unidades são inspecionadas dimensionalmente e testadas sob pressão para atender aos padrões de ajuste e desempenho do equipamento original, tornando-as substituições confiáveis ​​tanto para manutenção de frota quanto para reparos individuais.

Especificações do produto

Os coletores de escape em ferro fundido são excelentes em estabilidade térmica e resistência à fadiga para motores de alta carga. A sua construção densa dissipa uniformemente o calor, reduzindo os pontos quentes, ao mesmo tempo que mantém um fluxo de escape consistente para apoiar a resposta do turbo e o controlo de emissões. Projetados para compatibilidade de ajuste direto, eles eliminam modificações dispendiosas, oferecendo desempenho confiável e de baixa manutenção para reconstruções de motores e atualizações de frota.

Microestrutura e Condutividade Térmica

A química do ferro é formulada para produzir grafite em flocos Tipo A uniformemente dispersa em uma matriz perlítica, uma combinação que produz uma condutividade térmica próxima de 50 watts por metro Kelvin a 200 graus Celsius. Este nível de transferência de calor move a energia térmica rapidamente das paredes da porta para o corpo do coletor, suavizando os gradientes de temperatura que, de outra forma, concentrariam a tensão perto das juntas do flange. Os flocos de grafite também servem como absorvedores de tensão interna; quando o coletor circula entre as temperaturas ambiente e dos gases de escape superiores a 700 graus Celsius, a deformação microscópica localiza-se nas pontas de grafite, em vez de avançar em redes contínuas de fissuras. Cada fusão é avaliada com um teste de cunha de resfriamento e uma análise espectrográfica, confirmando que o equivalente de carbono e o conteúdo de silício permanecem dentro de faixas estreitas para manter a forma consistente de grafite.

Processo de Moldagem e Alívio de Tensão

Os invólucros do manifold são moldados em moldes de areia colados com resina, projetados com um sistema de passagem pressurizado para manter baixa a velocidade do metal e reduzir a erosão da areia. Após vazamento e agitação, as peças fundidas brutas passam por um forno de normalização contínua a 880 graus Celsius. Esta etapa dissolve carbonetos que podem ter se formado durante o resfriamento e reconstrói uma estrutura perlítica uniforme, produzindo um envelope de dureza de 180 a 220 HBW em toda a peça. Após a normalização, os flanges são usinados de forma plana e as aberturas das portas são acabadas com uma rugosidade superficial controlada abaixo de 6,3 micrômetros Ra. A última operação térmica é um alívio de tensão em baixa temperatura de 550 graus Celsius durante três horas, que relaxa as tensões residuais introduzidas pelo resfriamento da fundição e cortes pesados ​​de fresamento, deixando o componente dimensionalmente estável durante seus primeiros ciclos térmicos no motor.

Validação Dimensional e Teste de Vazamento

A planicidade do flange é verificada em uma placa de superfície de granito usando um relógio comparador zerado em três pontos de canto, com limite de aceitação de 0,15 milímetros na face de vedação. As posições das portas relativas aos furos de referência são capturadas em uma máquina de medição por coordenadas do tipo ponte para pelo menos três amostras por turno, garantindo que o alinhamento do rotor corresponda ao cabeçote do motor dentro de uma zona de tolerância de 0,3 milímetros. Cada coletor completo é então fixado em um dispositivo de teste de vazamento, pressurizado a 1,5 bar com ar comprimido e submerso em um tanque de água. Qualquer fluxo contínuo de bolhas aciona a quarentena imediata e a revisão da causa raiz. Para aplicações em turboalimentadores, um teste suplementar de vazamento a quente a 250 graus Celsius é realizado periodicamente usando um traçador de hélio, verificando se a expansão térmica do corpo fundido não abre microvazios na junta do coletor.

Experiência de fabricação e documentação de qualidade

Toda a sequência de produção ocorre em uma instalação certificada pela IATF 16949, especializada em peças automotivas fundidas e usinadas há mais de 25 anos. Cada calor de ferro recebe um número de lote exclusivo que aparece na nota de entrega e está vinculado ao registro do espectrômetro correspondente, ao relatório de teste de areia e ao gráfico de tratamento térmico. Os manifolds acabados são marcados com um código de tinta permanente que faz referência a este lote, permitindo total rastreabilidade retroativa, mesmo após anos de serviço em campo.

Quando um cliente OEM requer o envio de um Processo de Aprovação de Peça de Produção, fornecemos um dossiê de nível 3 que contém o diagrama de fluxo do processo, uma análise de modo e efeitos de falha, índices de capacidade para dimensões críticas e o certificado de material do laboratório de fundição. Este pacote fornece às equipes de engenharia os dados necessários para validar o coletor para sua plataforma de motor específica.

Mais moldes de coletor de escape de ferro fundido

Coletores de escapamento em ferro fundido premium projetados para durabilidade, estabilidade térmica e fluxo de escapamento otimizado.

Perguntas frequentes

1. A quais veículos e motores os coletores de escape de ferro fundido são aplicáveis?

R: Combina com caminhões pesados ​​a diesel, máquinas de engenharia, equipamentos agrícolas, veículos comerciais de grande cilindrada, motores a gasolina tradicionais e motores turboalimentados para cargas pesadas. Ele foi especialmente projetado para condições de trabalho com temperatura de exaustão ultra-alta, operação prolongada em plena carga e vibração severa, onde coletores de aço finos são propensos a deformações e rachaduras.

2. Quais são as principais causas de rachaduras e vazamento de ar em coletores de exaustão de ferro fundido?

R: O ciclo térmico frio-quente frequente produz enorme estresse térmico para formar rachaduras por fadiga; a instalação inadequada de torque excessivo danifica a estrutura do flange; escudo térmico ausente ou danificado leva à queima local em temperatura ultra-alta; o uso prolongado de juntas finas de qualidade inferior causa tensão desigual no flange; o impacto externo durante a manutenção ou condução fora de estrada cria rachaduras duras.

3. Como a fábrica confirma que cada coletor atende às especificações OE antes do envio?

R: Uma porta de liberação de quatro estágios é aplicada. Primeiro, a química do ferro bruto é verificada em relação ao cartão fundido. Em segundo lugar, após o tratamento térmico, são realizados um teste de dureza e uma verificação microestrutural aleatória. Terceiro, as dimensões usinadas são medidas em um plano de amostragem baseado no tamanho do lote. Por fim, cada peça passa pelo teste de vazamento por imersão em água descrito acima, e o resultado é registrado. Um inspetor de embalagem então compara a unidade com o número de peça do cliente e confirma visualmente a condição da superfície. Essa abordagem em camadas garante que os requisitos dimensionais, de material e de vedação sejam atendidos antes que o produto deixe a doca.
