Suporte do ventilador de refrigeração do motor para veículos leves

Com um histórico comprovado de mais de 25 anos na fabricação de suportes de ventiladores para veículos leves, construímos uma linha de produção completa com profundo conhecimento na fabricação de moldes, apoiada por uma equipe profissional que oferece serviço completo de personalização OEM e ODM, desde o projeto de molde personalizado até a fabricação do produto acabado. Nosso sistema de gerenciamento de qualidade certificado pela ISO 9001 garante que cada etapa atenda aos padrões internacionais, apoiado por verificações abrangentes de qualidade de entrada e em processo de 100% para manter as mais altas especificações do produto.

Construídos com liga de alumínio leve e durável para desempenho e longevidade ideais, nossos produtos são entregues de forma confiável e dentro do prazo por meio de nosso sistema logístico eficiente, enquanto nossa equipe de engenharia dedicada fornece soluções técnicas personalizadas para necessidades específicas. Cada suporte de ventilador de resfriamento de motor de veículo leve é ​​coberto por uma garantia abrangente, proporcionando tranquilidade incomparável.

Especificações do produto

Este suporte do ventilador para veículos leves é um componente estrutural vital no sistema de refrigeração do motor. Ele mantém a ventoinha de resfriamento com segurança em sua posição precisa, evitando movimentos indesejados ou desalinhamentos durante a operação. Isto garante que a ventoinha funciona com a máxima eficiência, suportando uma dissipação de calor consistente e ajudando a manter a temperatura do motor estável nas condições de condução diárias.

Características da liga e tratamento térmico

O corpo do suporte do ventilador de refrigeração do motor de veículos leves é fundido em liga AlSi7Mg0.3, material amplamente utilizado em peças estruturais automotivas devido ao seu teor balanceado de silício que garante fluidez e redução do encolhimento durante a solidificação. Após a fundição por gravidade, os componentes passam por um ciclo de tratamento térmico T6 que inclui aquecimento da solução a 520 graus Celsius, têmpera em água e envelhecimento artificial a 160 graus Celsius durante seis horas. Este procedimento produz uma distribuição fina de precipitados de Mg2Si que aumentam a dureza para a faixa de 85-95 HBW e produzem uma resistência à tração acima de 260 MPa. Uma análise espectrográfica de cada lote de fundição confirma que o teor de ferro permanece abaixo de 0,5 por cento, evitando a formação de fases intermetálicas frágeis que poderiam comprometer a ductilidade sob carga térmica cíclica.

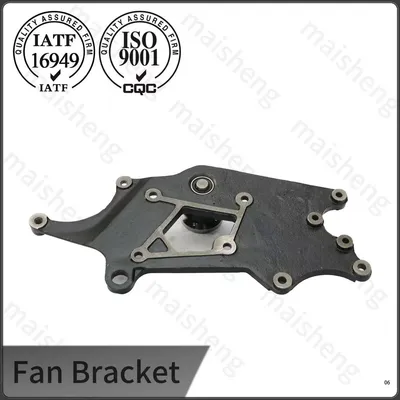

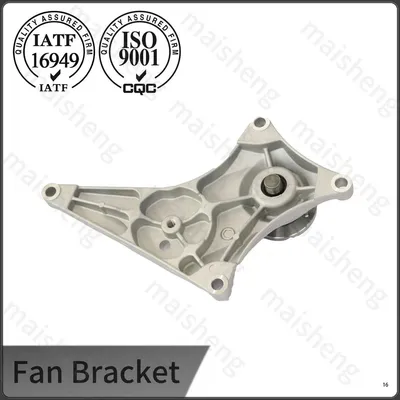

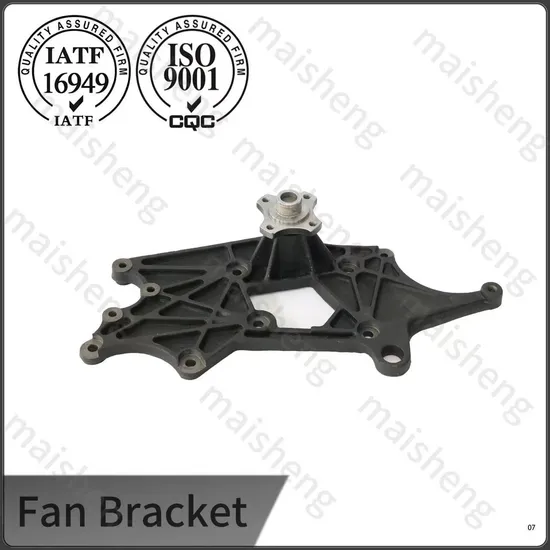

Mais moldes de suporte de ventilador para veículos leves

Precisão de usinagem e controle de equilíbrio

Após tratamento térmico e jateamento, o suporte é localizado em um centro de usinagem CNC de quatro eixos onde o furo do rolamento, as faces de montagem e os furos para cavilhas são concluídos em uma única fixação. A tolerância do diâmetro do furo é mantida dentro de H7, enquanto a coaxialidade entre o piloto do ventilador e a face de montagem do motor é mantida em 0,05 milímetros ou melhor. Uma estação de equilíbrio dinâmico dedicada mede então a montagem com um mandril que simula o ventilador e a embreagem, corrigindo qualquer desequilíbrio abaixo de 2 gramas-milímetros fresando o material das pastilhas designadas. Este processo limita as forças radiais transmitidas ao rolamento da bomba de água, contribuindo para reduzir o ruído e prolongar a vida útil do rolamento em toda a faixa de rotação do motor.

Testes de resistência e dados de campo

Um suporte de validação de produção é instalado em um módulo de resfriamento totalmente instrumentado e submetido a um ciclo de temperatura escalonado de 20 graus Celsius negativos a 110 graus Celsius, enquanto o ventilador funciona a 3.000 rpm por 800 horas. A perda de pré-carga do rolamento é monitorada a cada 100 horas e deve permanecer abaixo de 0,02 milímetros para passar. Além disso, um teste de busca de ressonância varre o intervalo de 20 Hz a 250 Hz para confirmar que sua frequência natural está fora da faixa de frequência de ignição do motor. Dados reais recolhidos de frotas de táxis que operam em climas tropicais mostram uma vida útil média superior a 300.000 quilómetros, sem registo de ocorrências de fissuras estruturais ou afrouxamento de parafusos.

Capacidade da instalação e documentação de qualidade

A fabricação ocorre em uma fábrica certificada pela IATF 16949 que produz componentes de alumínio de precisão para cadeias de fornecimento automotivas globais há mais de duas décadas. Os lingotes recebidos são verificados por espectrometria de emissão óptica e somente materiais com análise química certificada são liberados para fusão. Durante a usinagem, gráficos estatísticos de controle de processo rastreiam o tamanho do furo e a planicidade, com um limite de Cpk de 1,33 aplicado em todas as características críticas. Um relatório de inspeção final incluindo layout dimensional, dureza e medição de equilíbrio é arquivado com o número do lote, proporcionando rastreabilidade completa desde a matéria-prima até a peça acabada. Para projetos de desenvolvimento OEM, a documentação PPAP de nível 3 é compilada como um produto padrão.

Perguntas frequentes

1.Quais são os materiais comuns para suportes de ventiladores de veículos leves?

R: Existem dois materiais principais: alumínio fundido e ferro fundido. Os suportes de alumínio fundido são leves, com boa dissipação de calor e baixa carga, adequados para carros de passageiros e vans leves. Os suportes de ferro fundido apresentam alta rigidez, forte resistência ao choque e não deformação, ideais para caminhões leves e veículos com operação frequente de alta carga.

2.Qual material do suporte do ventilador é mais durável para veículos leves?

R: Para veículos urbanos de carga leve diários, suportes de alumínio fundido de alta precisão são suficientes e economizam mais energia. Para veículos leves que costumam rodar com carga total, subir e dirigir em longas distâncias, os suportes de ferro fundido são mais duráveis. Eles resistem à fadiga vibratória de longo prazo e não se soltam nem se deformam, com maior estabilidade operacional.

3.Qual prática de instalação ajuda a evitar o desgaste prematuro do rolamento em um suporte de ventilador de alumínio?

R: Antes de apertar os parafusos de montagem, alinhe o suporte com os pinos-guia da tampa dianteira do motor e certifique-se de que as superfícies de contato estejam livres de material de junta antiga ou corrosão. Aperte os fixadores em uma sequência cruzada com o valor de torque especificado pelo fabricante do motor, normalmente 20-25 Nm para parafusos M8. Depois de instalar o conjunto do ventilador e da embreagem, gire o ventilador manualmente para confirmar que ele gira livremente e sem interferência. Verifique novamente o torque do parafuso após os primeiros 500 quilômetros de condução para compensar qualquer assentamento inicial nas interfaces de contato.
